オドメーター取り外し

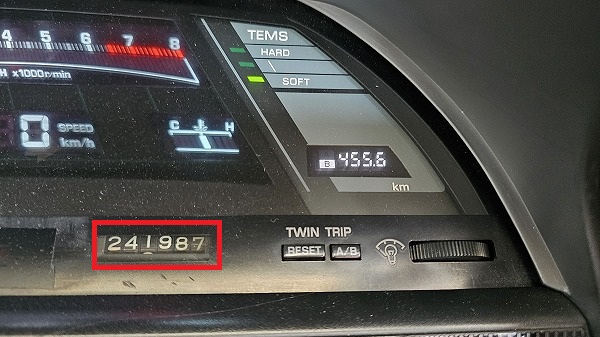

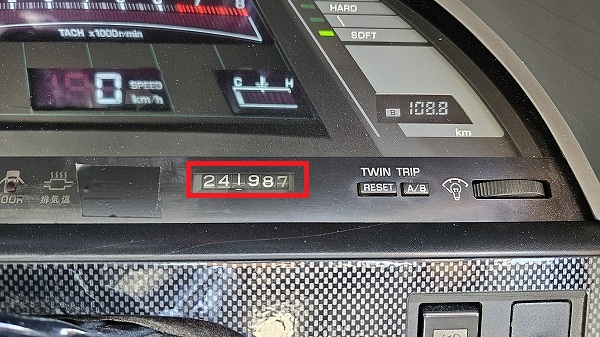

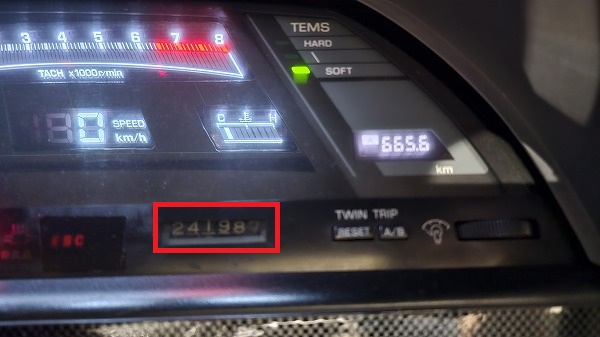

あれ？積算距離
オドメーター
トータルカウンタが
動かなくなってる～(T-T)
ってなわけでメーター外しました。
20ソアラのメーターの外し方は過去ブログにて。
http://soarer.in/20140322/id588/#tag1
20ソアラのメーターを分解していきます。

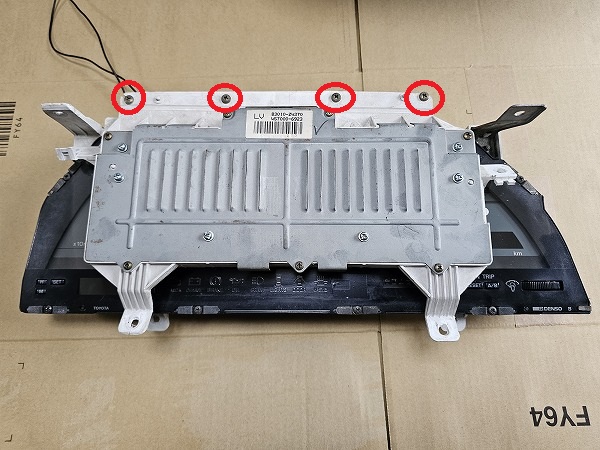

4つネジ外し、
繋がっているコネクタ2個外したら、

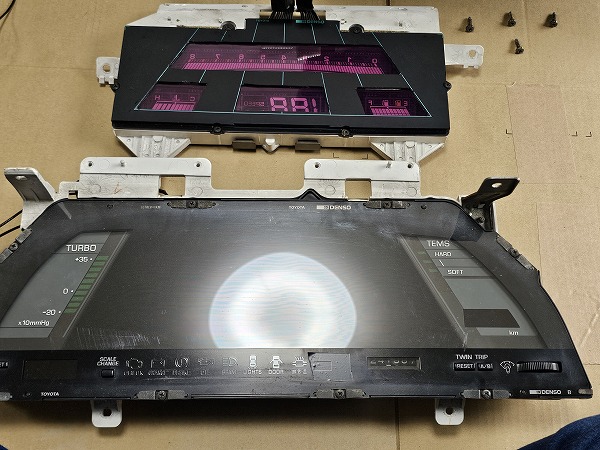

2枚におろせます。

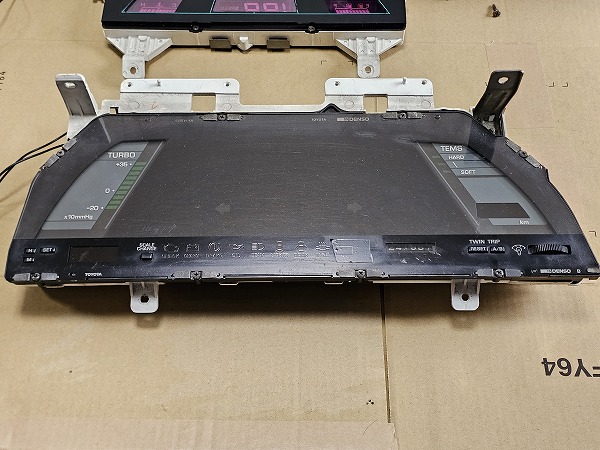

そして、表面カバーを留めているネジを
じゃんじゃん外し、

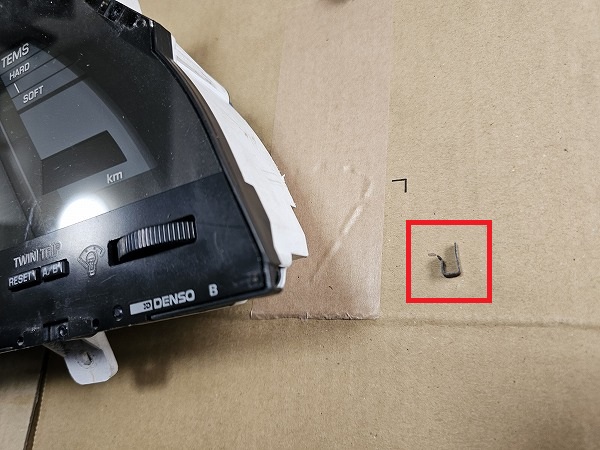

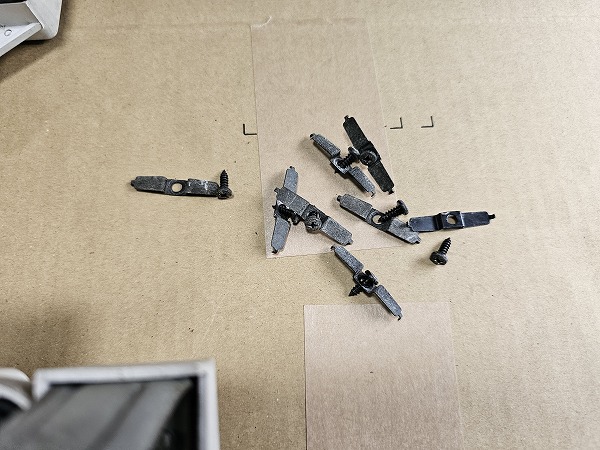

右下のコの字クリップを
外せば、

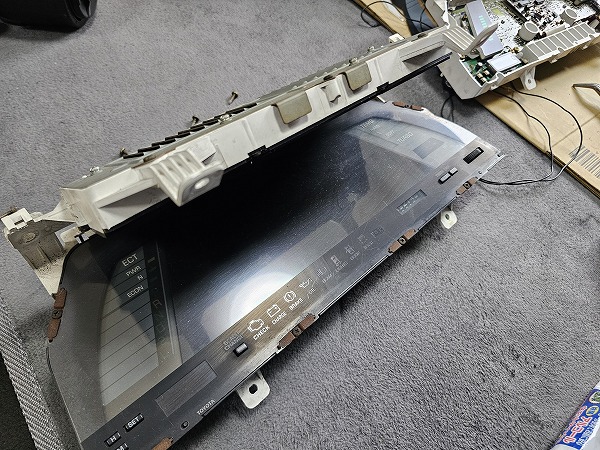

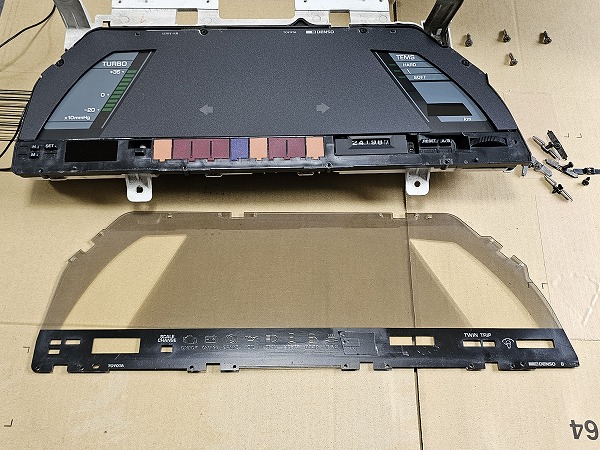

表面カバーがとれます。

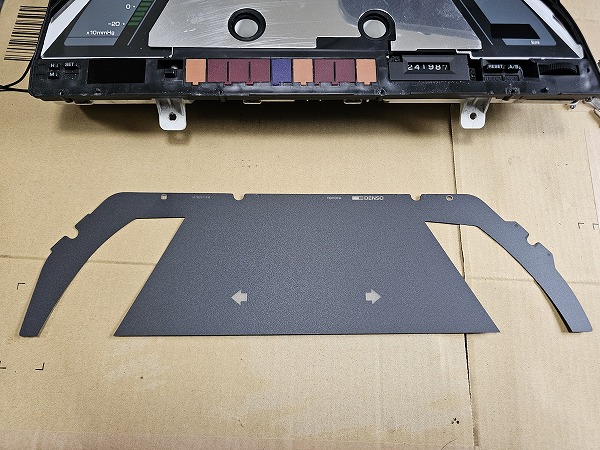

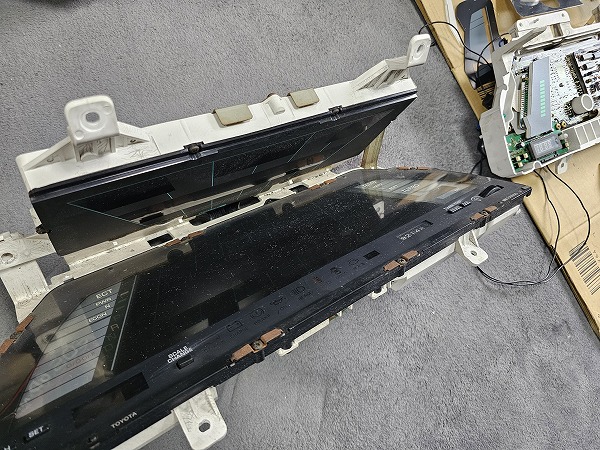

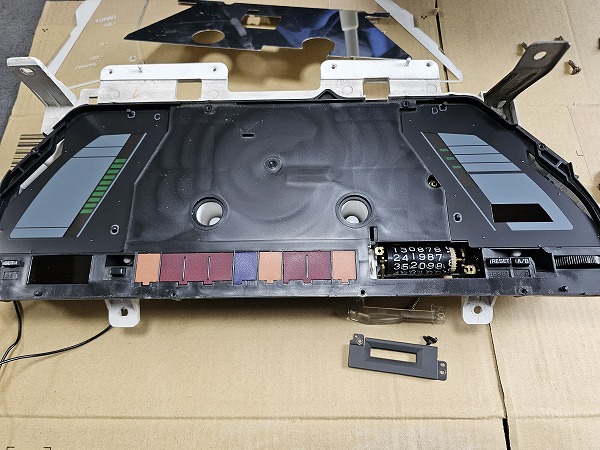

黒いシートもとれます。

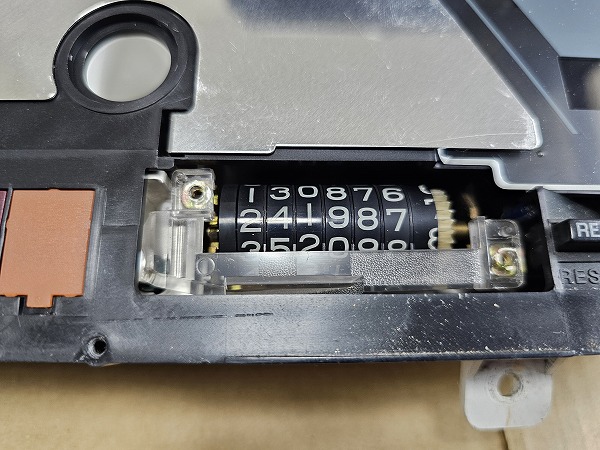

これで積算メーター取れるのかな？

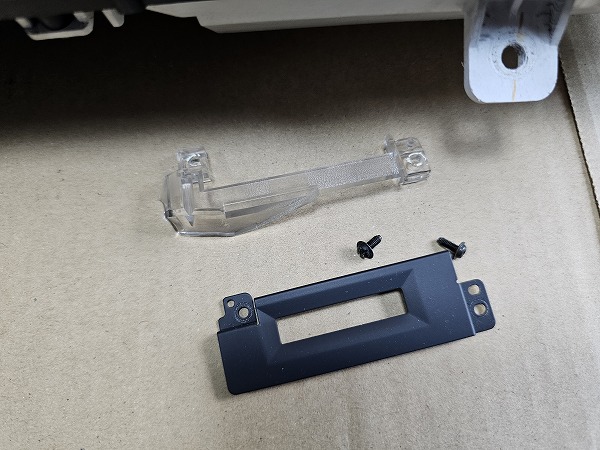

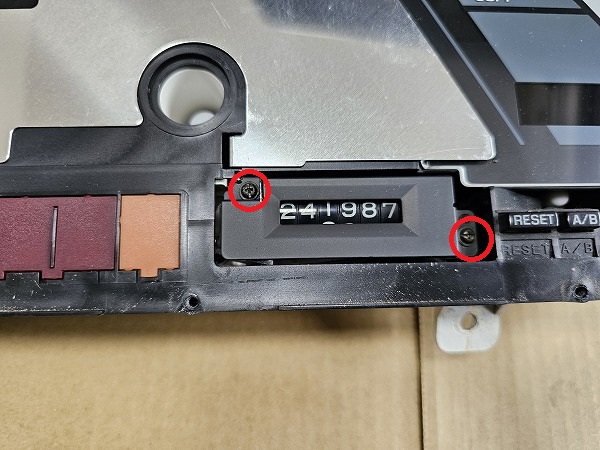

ネジ外して、
透明アクリルを
外してみましたが、
取れそうにない。

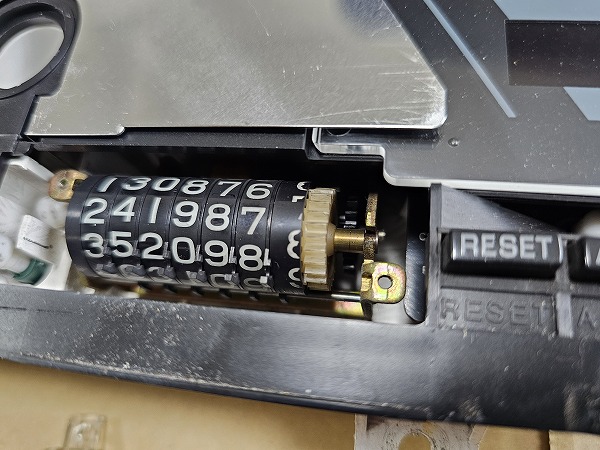

ココから見えるギアの歯には異常なさそう。
積算メーター外すには、さらに分解が必要のようです。

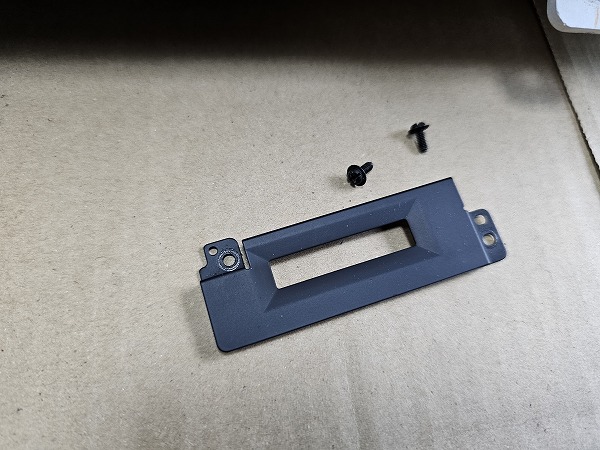

金属パネルを外すため、留められているネジ1本を外し、
金属パネルを撤去、すると左右のクリアカバーも外せます。
そして、ここからはやったことない、黒いカバーを外す作業。
留まっていそうなネジを確認して外してみます。

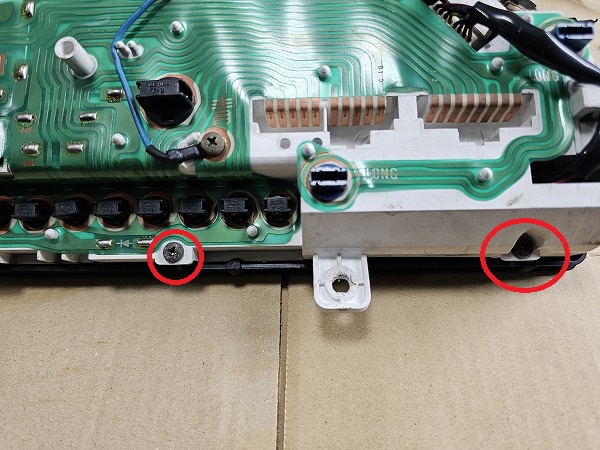

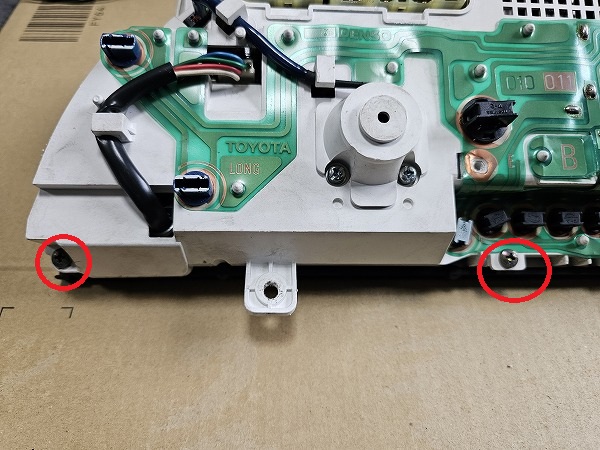

下側の、
4本を外して、

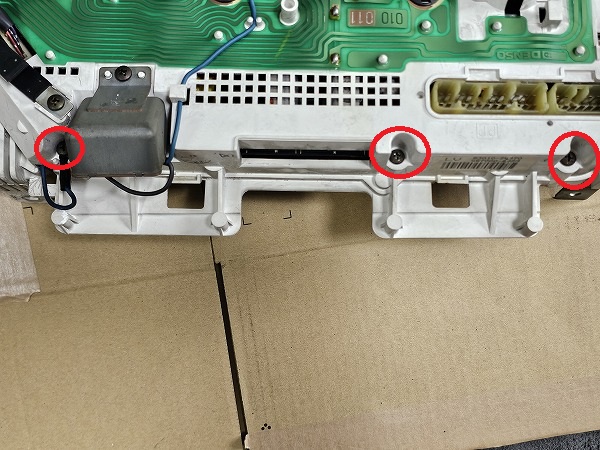

上側の3本を外し、

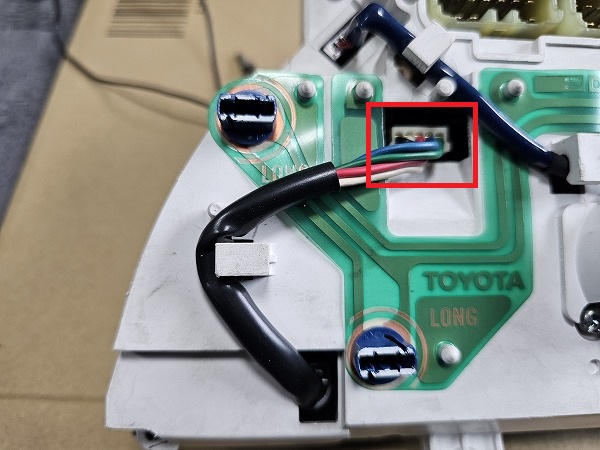

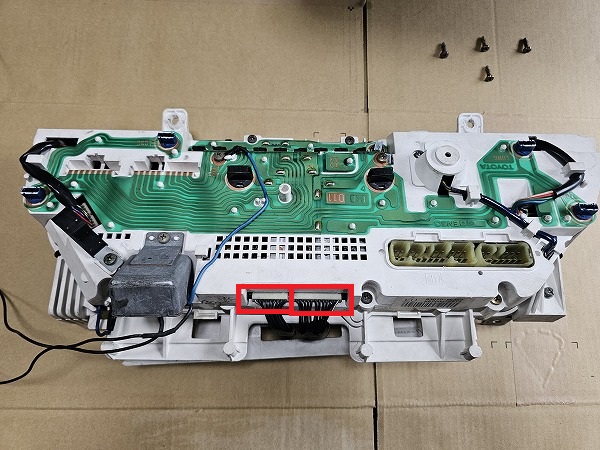

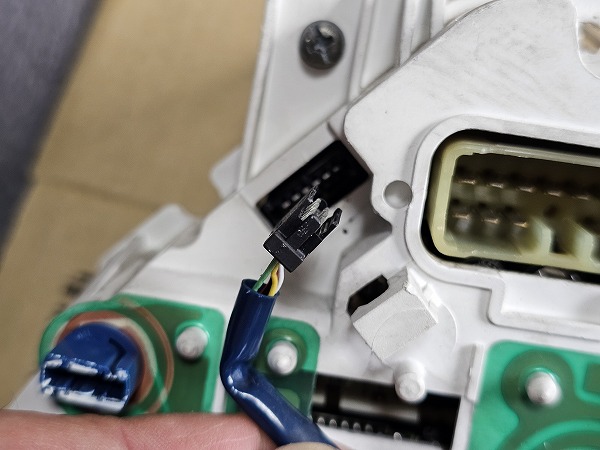

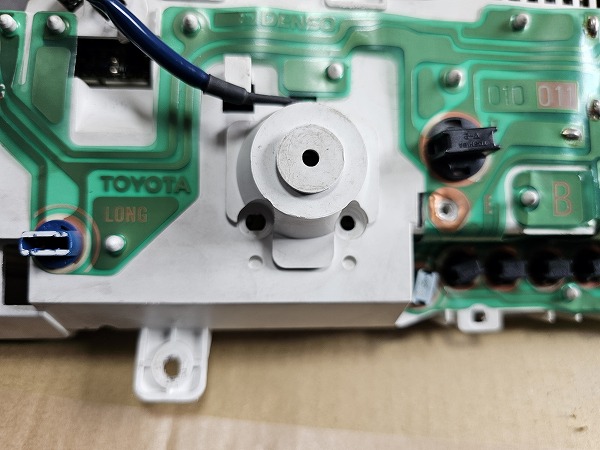

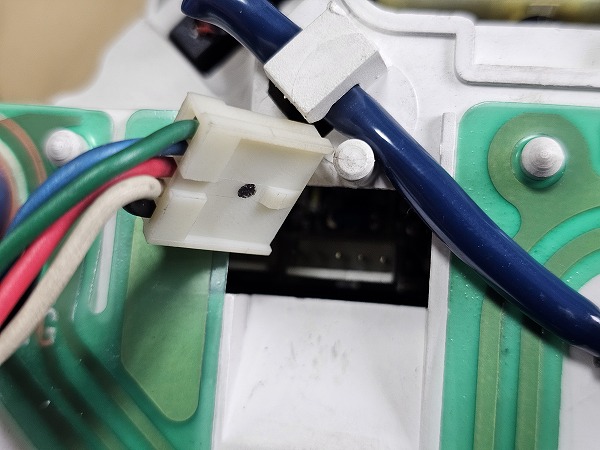

このコネクタを
外し、
こんなやつ

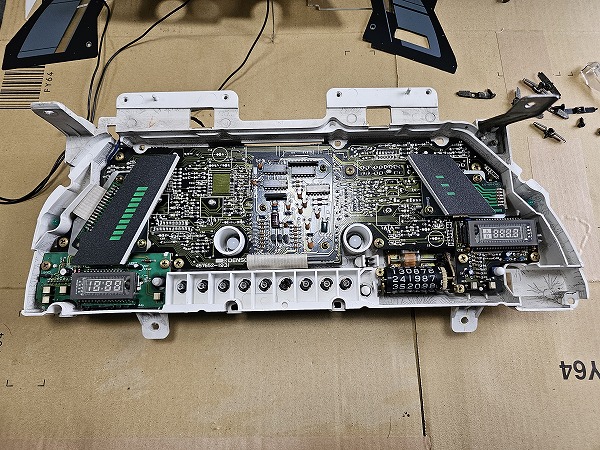

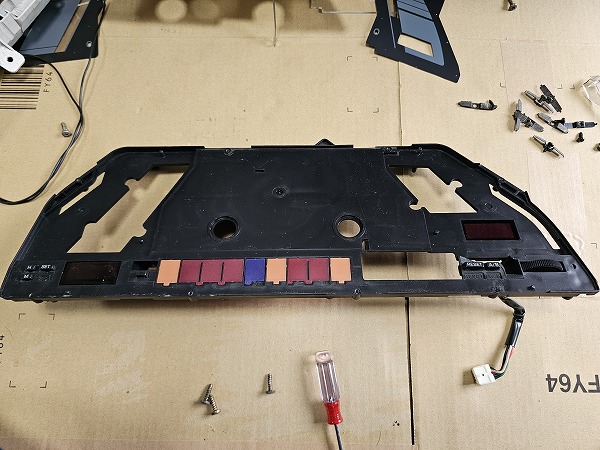

すると、黒いケースが外れました～。

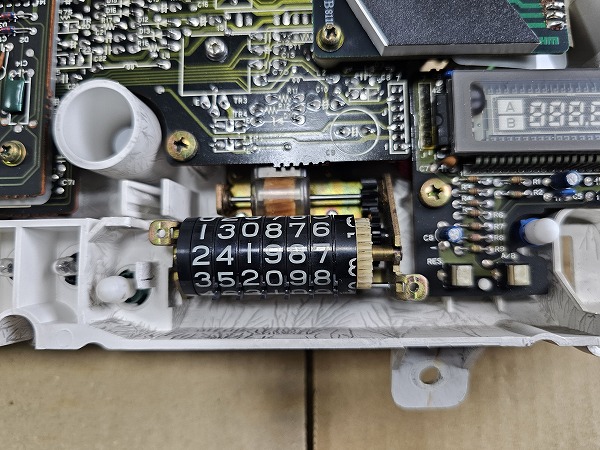

初めてココまで分解した。
で、積算メータは外れるのか、状態はどうなのか。。。

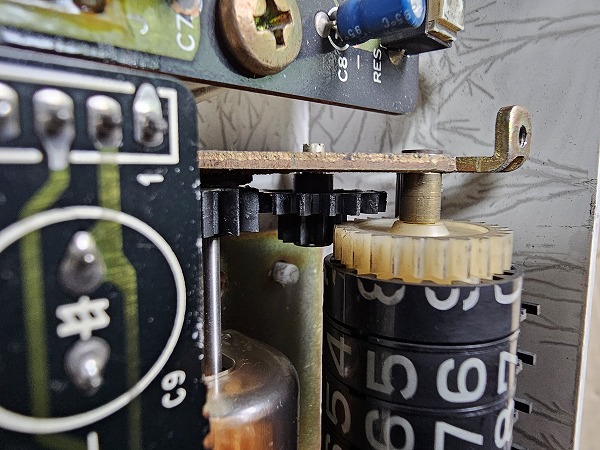

右側のギアは問題なさそう。

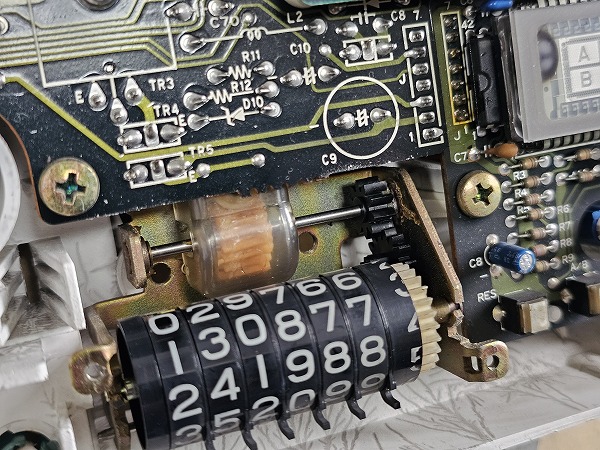

透明カバーの中のギアが怪しい。
積算メーターをはずしてみます。

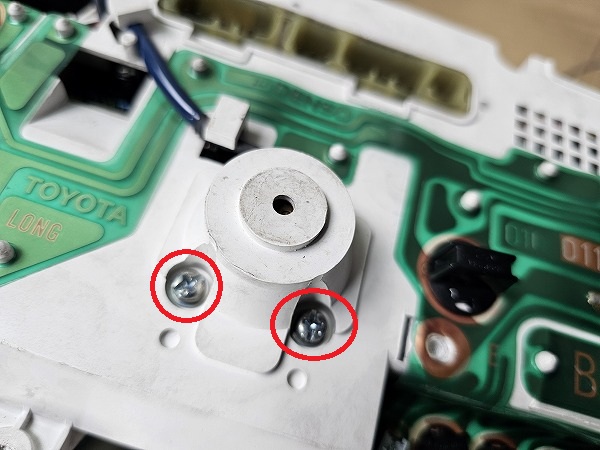

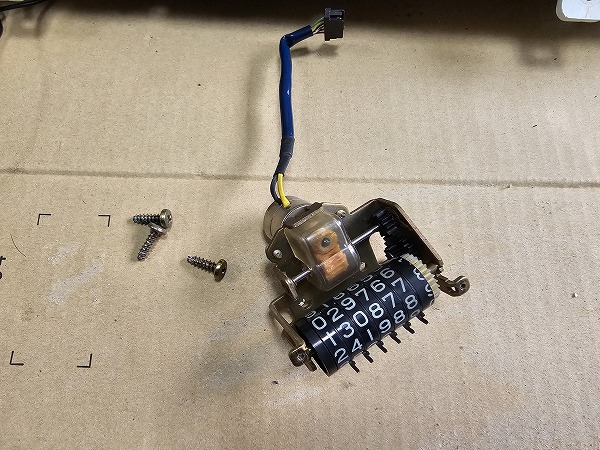

2本のネジを
外して、

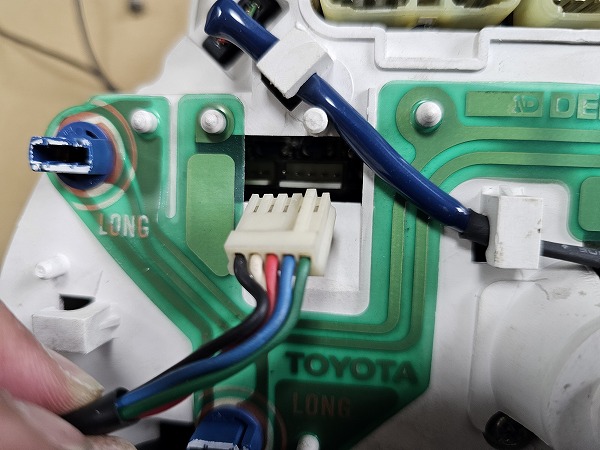

コネクタを外したら、
グラグラになったのに、基盤が邪魔して抜けない。
まじですかー。基盤外すのかー。
と、半ばあきらめモードになりましたが、

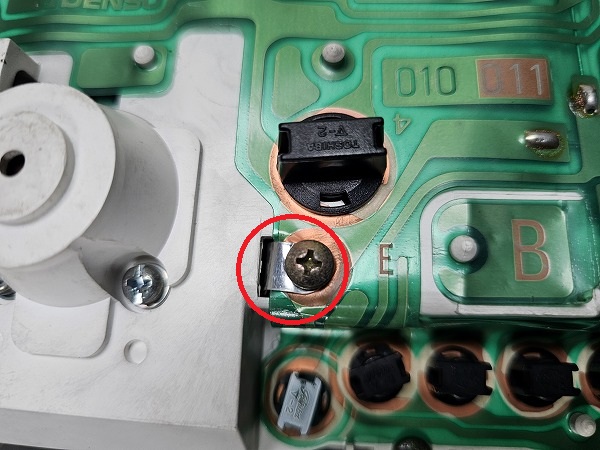

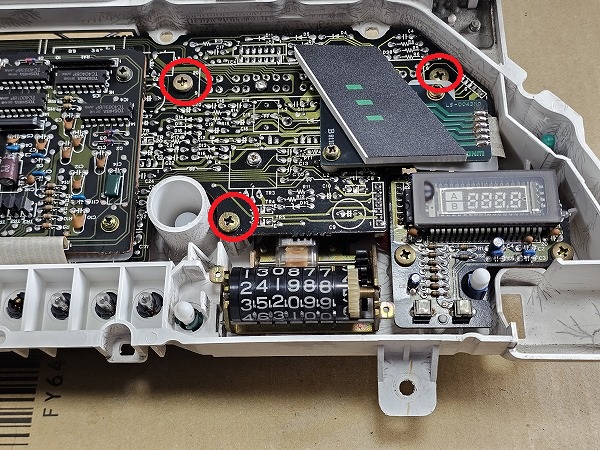

近辺のネジ3本を外したら、基盤が若干動くようになり、

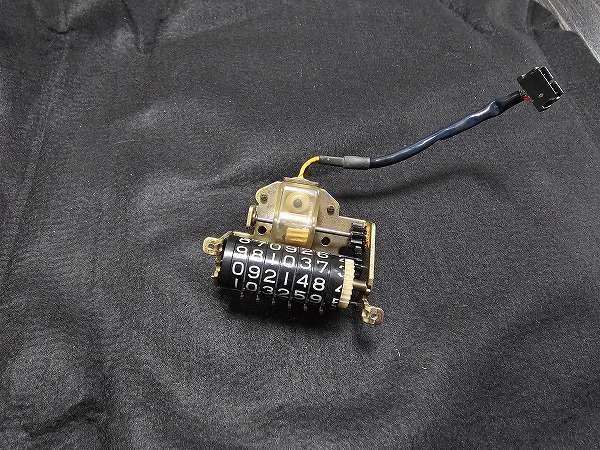

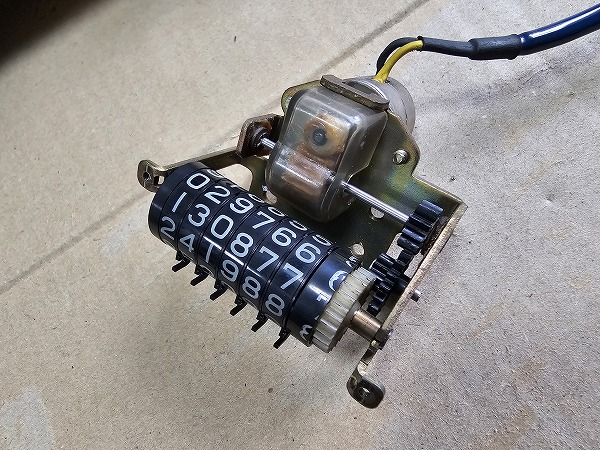

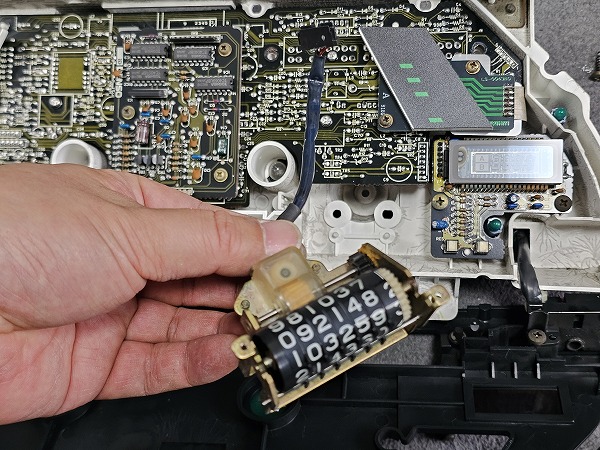

積算メーターとったどー！
これでじっくり観察できます。

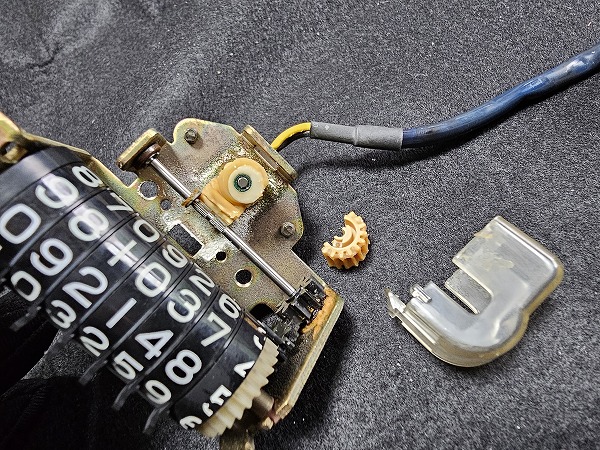

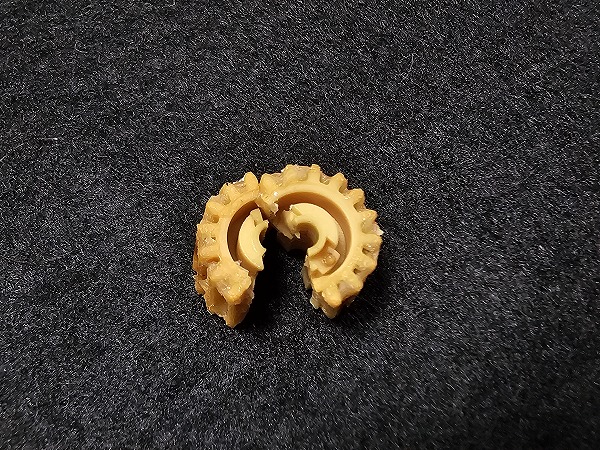

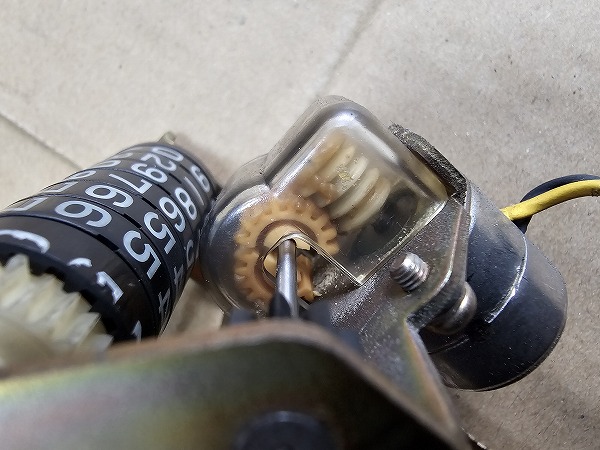

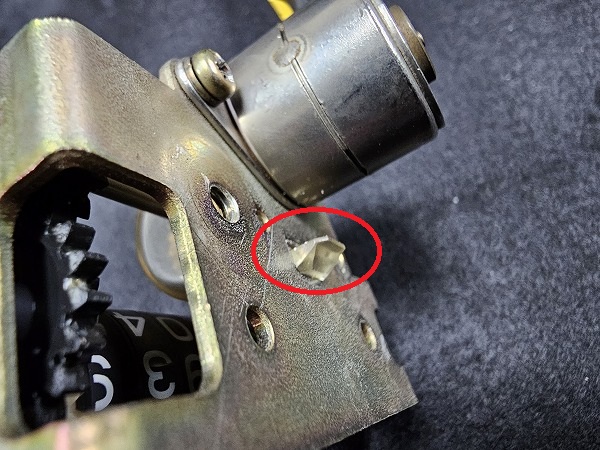

透明ケースの中のギアが砕けてました・・・orz
どうしたものか、
直せそうにもないのですが、観察・分解してみます。

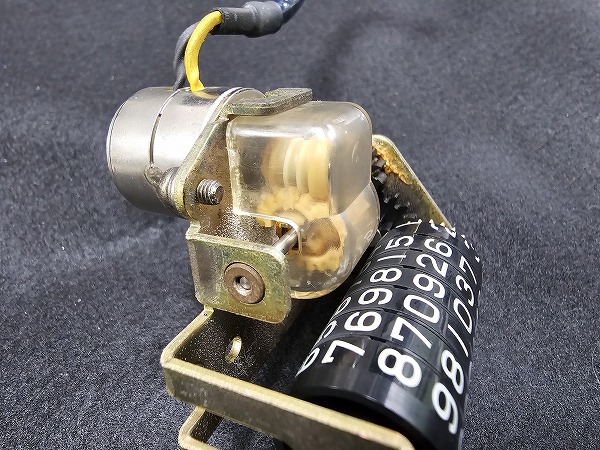

見事に、
朽ちてます。

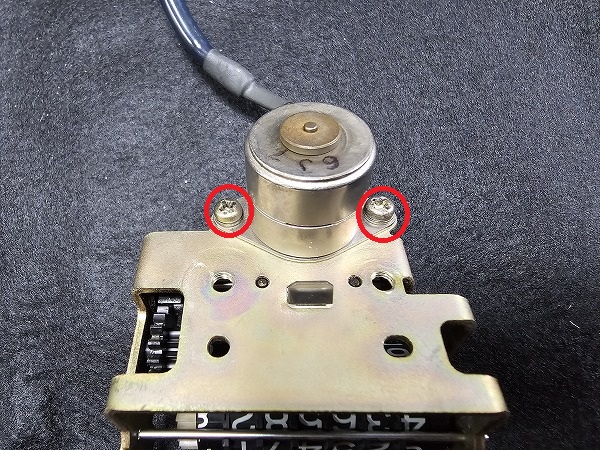

このモーターのネジ、硬すぎて回らず。あきらめた。
（モーターが外れたとて。だし）

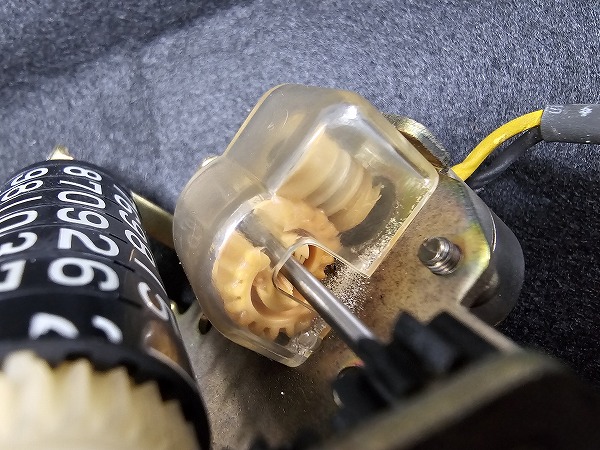

透明カバーを
外してみた。

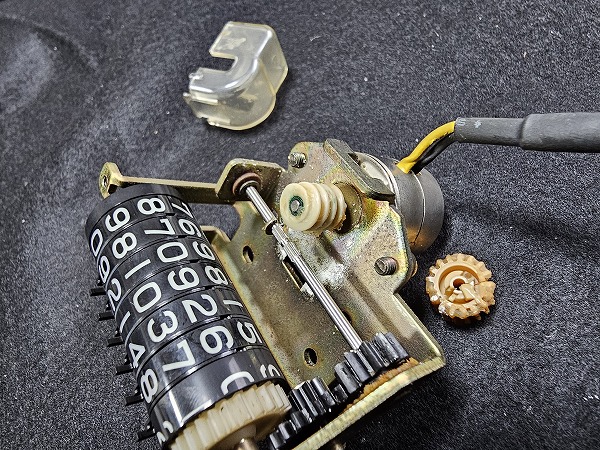

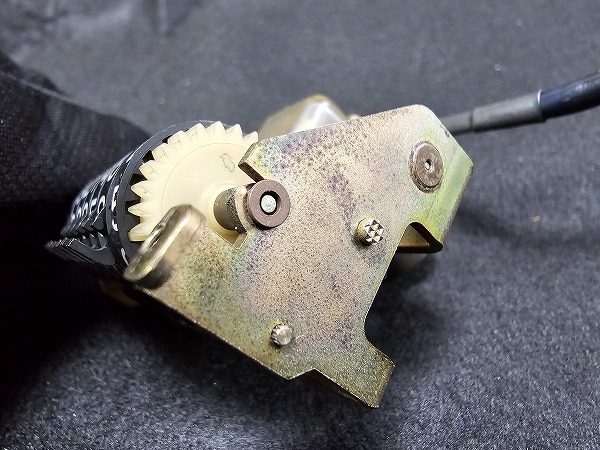

こんな仕組み、ギアの構成のようです。

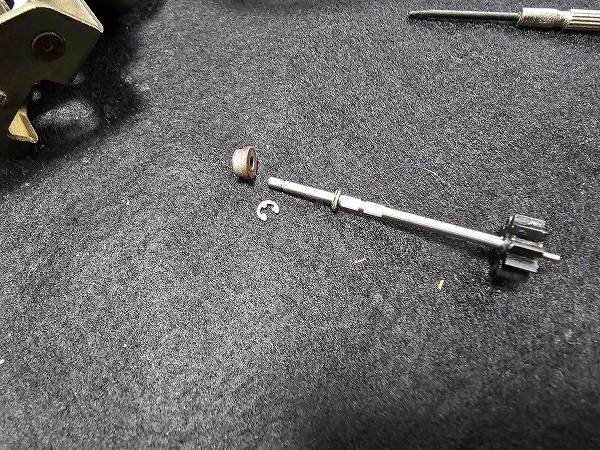

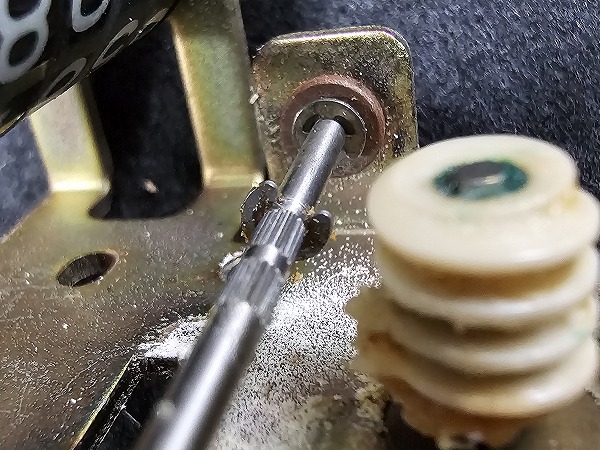

シャフトはEリングで留まっているようなので、
ギアもEリングで支えられてるのかな

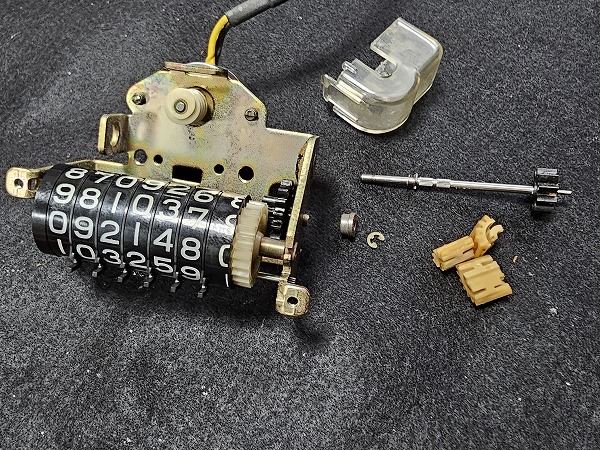

外してみた。
正常な予備があれば、交換できそうです。

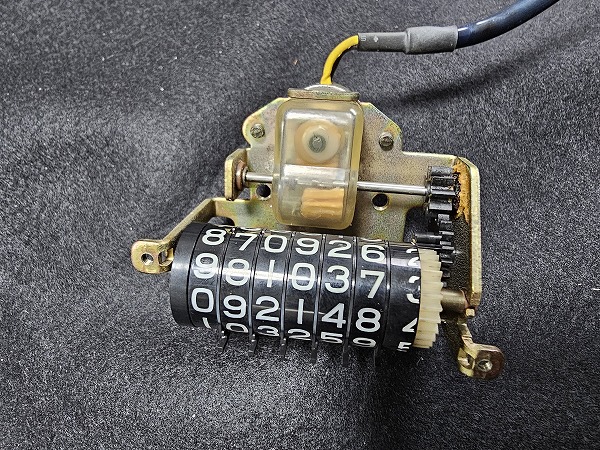

って、実はこれ、予備の積算メーターでした～。

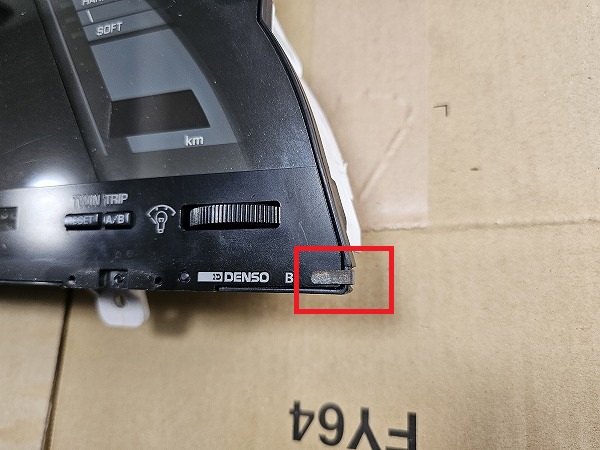

めずらしく、両側の爪が生きているメーター。

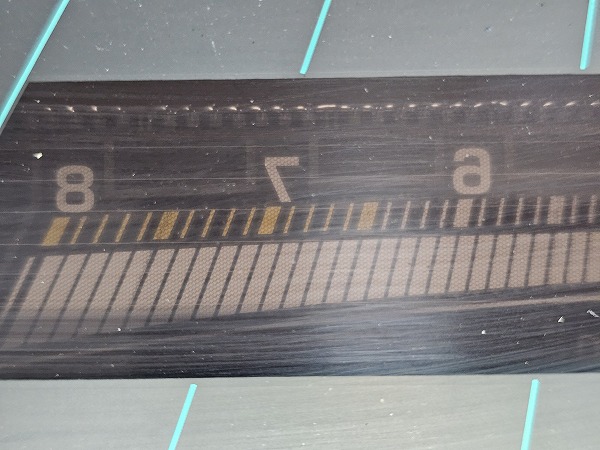

レッドゾーンが6500rpmからなので、7M用。
摘出して、少しギアを手で回そうとしたら、朽ちました。
手で回そうとしなかったらよかったかもですが、遅かれ早かれ、またすぐ朽ちただろう。
ちなみに、モーターの箇所は手で軽く回ったので、
ギアを手で回しても普通は問題ないと思われる。
ギア側がもろいなら、そちらを触らず、
積算数値の方を移植できないか、

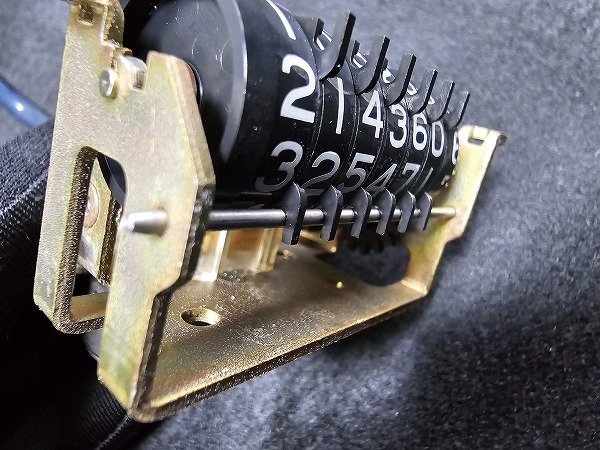

観察してみると

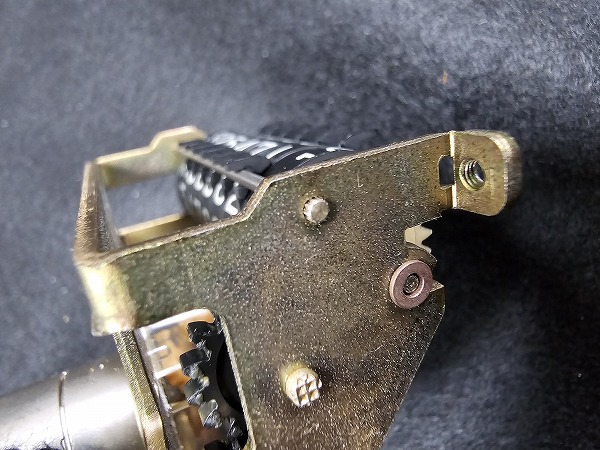

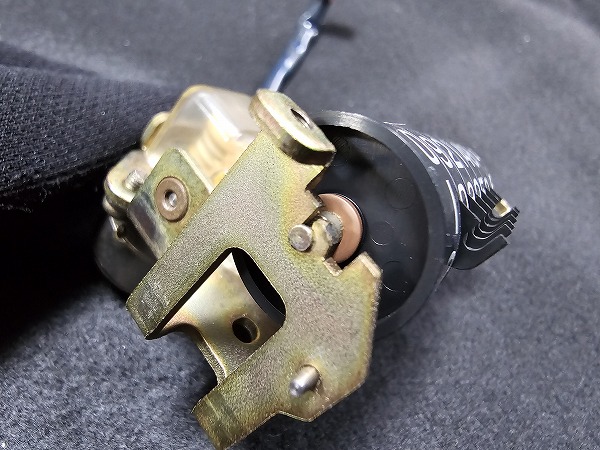

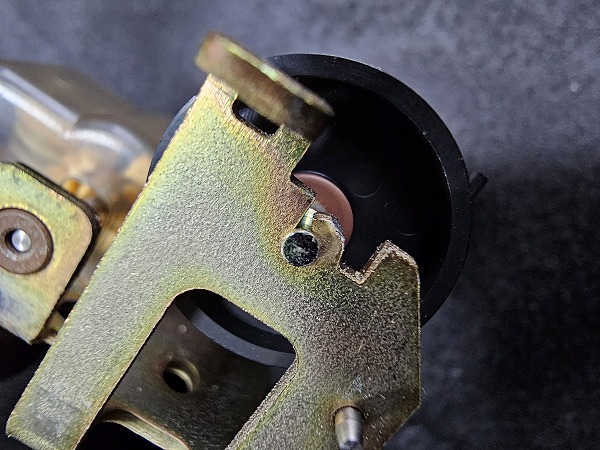

金属でガードされているので、
曲げたり切断したりして、外しても元に戻せそうにない。
ぐにっと広げて、元に戻せたらいいんだけど。

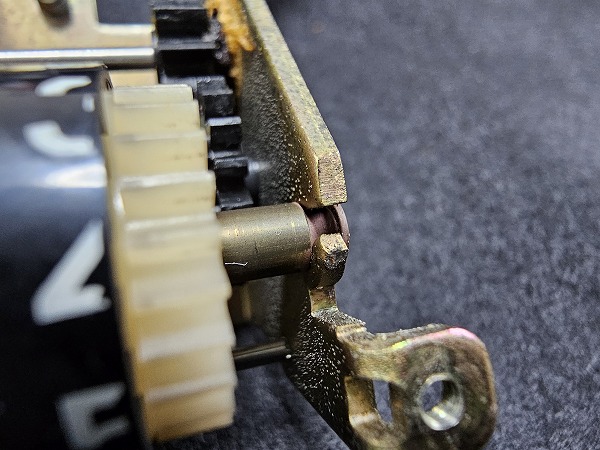

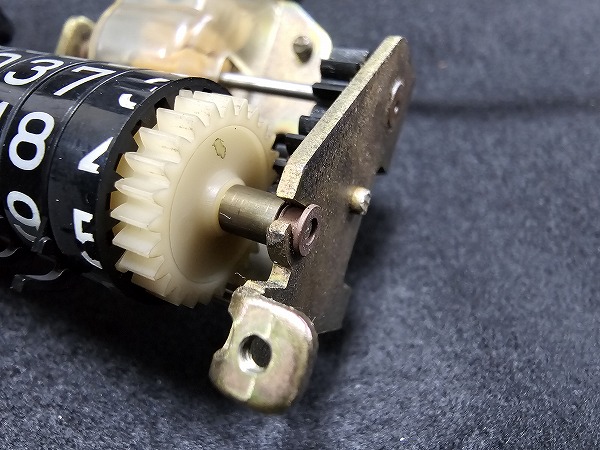

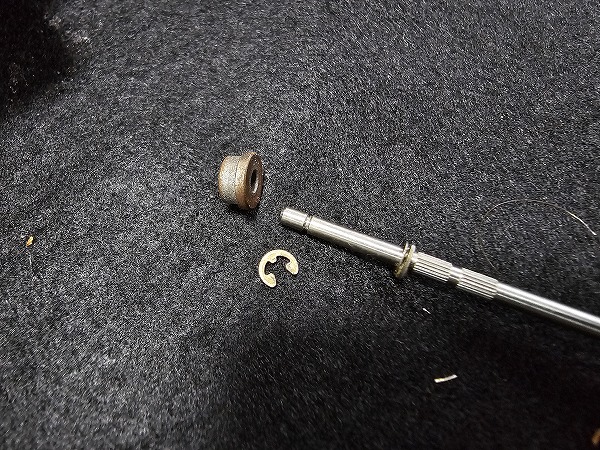

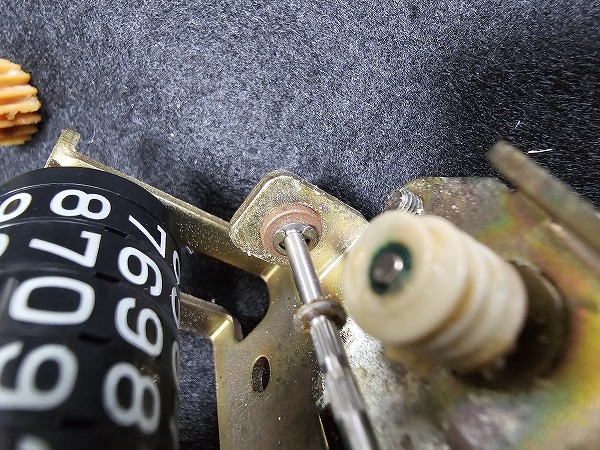

下の支えのシャフトは
こんな感じ。
数値側の移植は困難そう。
アッシー交換がベターなようです。距離が変わっちゃうのがネック。
やはりギア交換しかない。

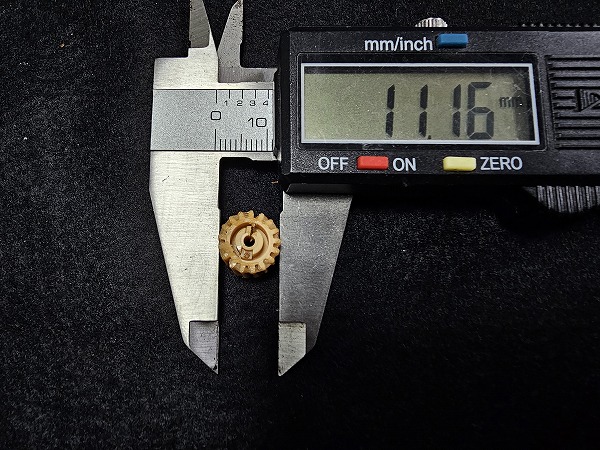

計測してみる。
歯数は、17丁
直径11mm程度

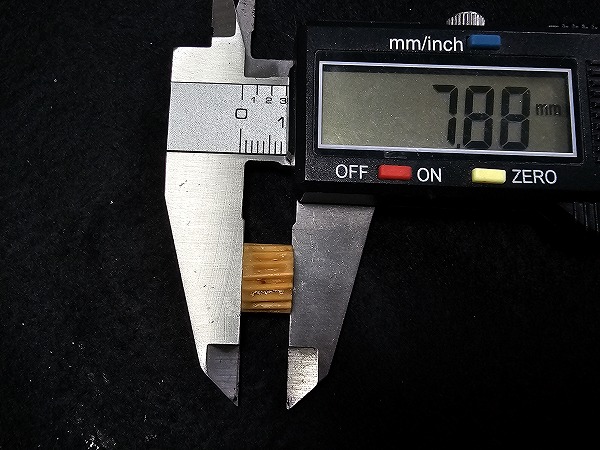

厚み8mm弱
平歯じゃなく、ちょっと斜めってる歯のようです。

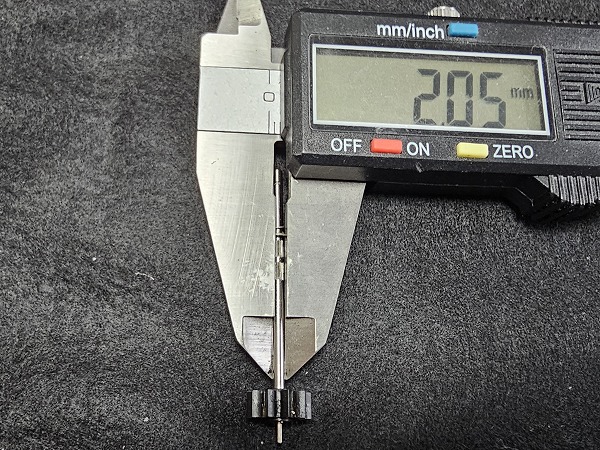

シャフト径は2mm

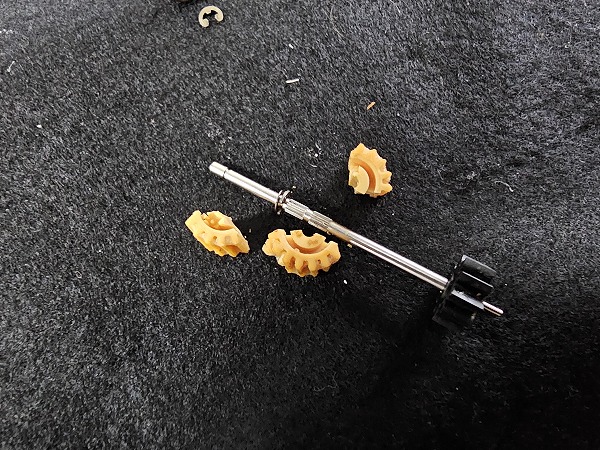

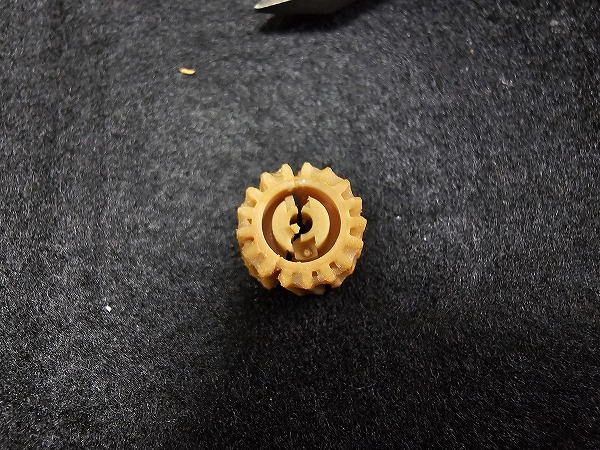

そして、ギアを触っていたらボロボロになった。
ネットで同じギアが見つからない。特殊部品なんでしょうか。。。そんな部品使うなよ～。
誰か3Dプリンターで制作してくれないだろうか。
どうしようもないので、元に戻して作業終了。
ただ、壊れていることが分かって、予備も壊しただけでした～(^-^;
