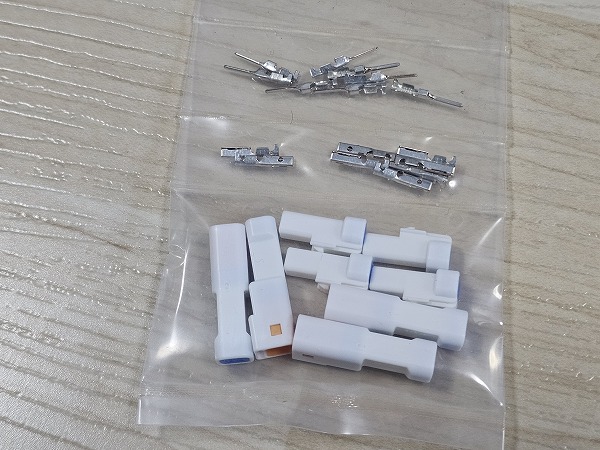

JST 025型防水2極カプラー
JST 日本圧着端子製造 025型 JWPF 防水 2極カプラー
https://www.amazon.co.jp/dp/B073PVZ4FN/
を購入しました。
こんなやつ
http://blog.siliconhouse.jp/archives/51854172.html

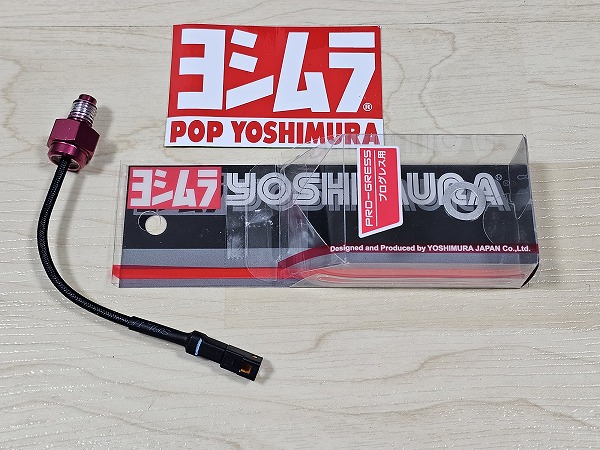

ヨシムラのセンサーや、

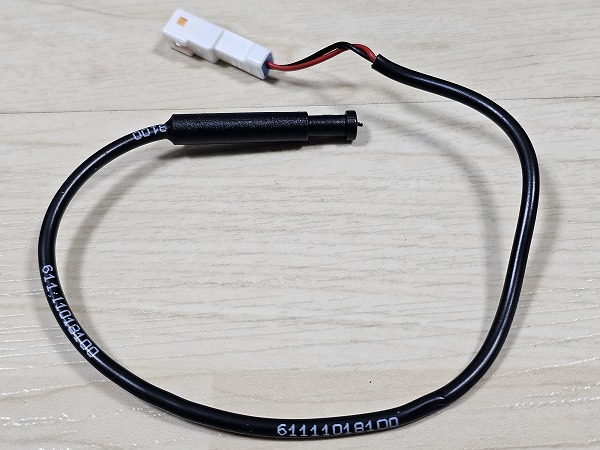

KTM 1290SUPERDUKEの外気温センサー(61111018100)などの、カプラーです。

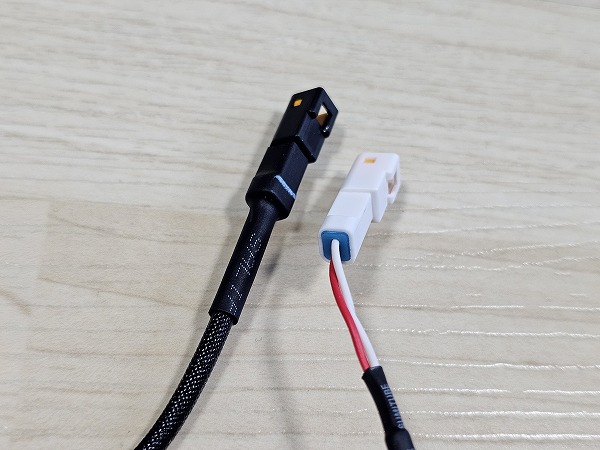

ヨシムラ(左側)は保護が手厚い。

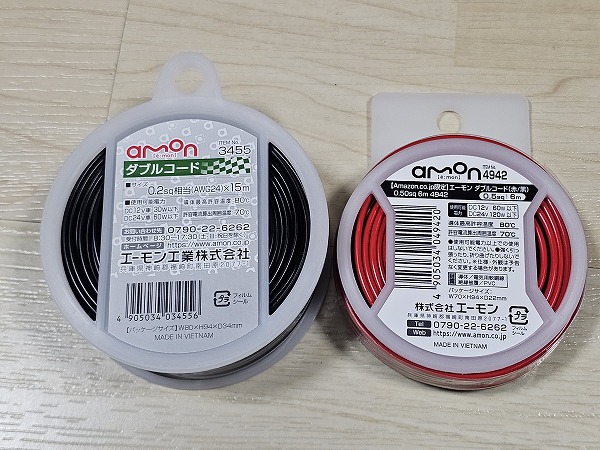

ダブルコードを購入。
エーモン(amon) ダブルコード 0.2sq(AWG24) 15m 黒/白 3455
https://www.amazon.co.jp/dp/B09FL456RD/
エーモン(amon) ダブルコード 0.5sq(AWG20) 6m 赤/黒 4942
https://www.amazon.co.jp/dp/B07PSL1H4J/

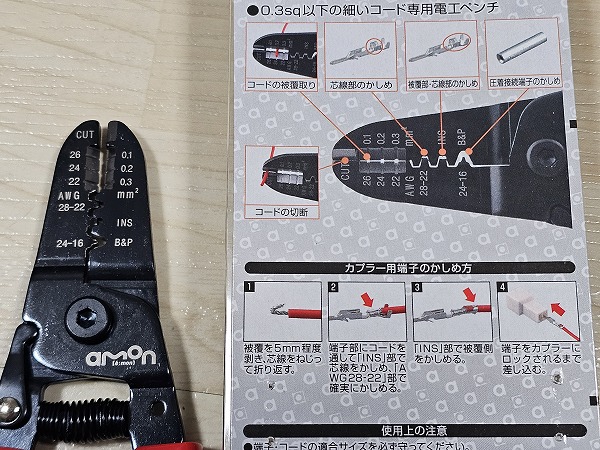

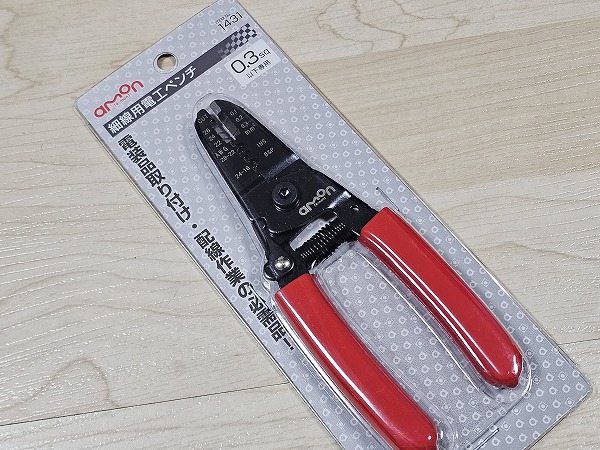

そして、細線用の電工ペンチも購入。
エーモン(amon) 細線用電工ペンチ1431
https://www.amazon.co.jp/dp/B00366BYAA/

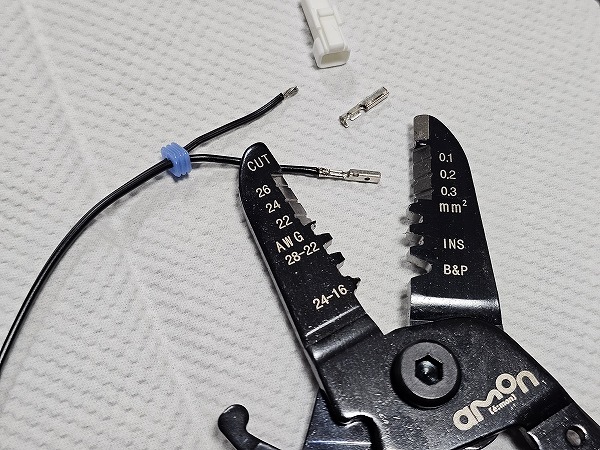

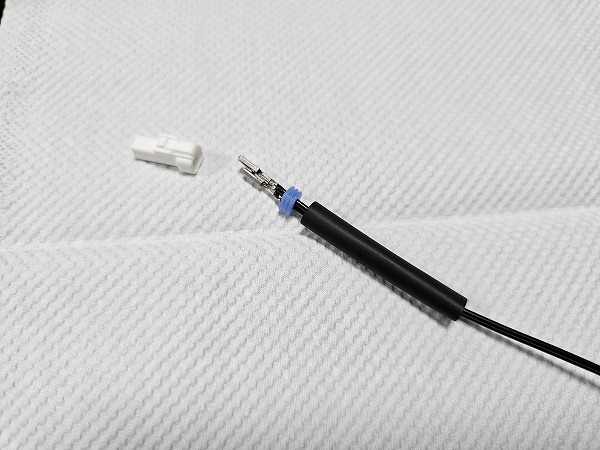

箱に記載の「カプラー用端子のかしめ方」がまさに、この2極の端子っぽい。
とても小さいので、失敗しそうな不安がありましたが、
説明通りにやると、
意外とすんなりうまく圧着できました。

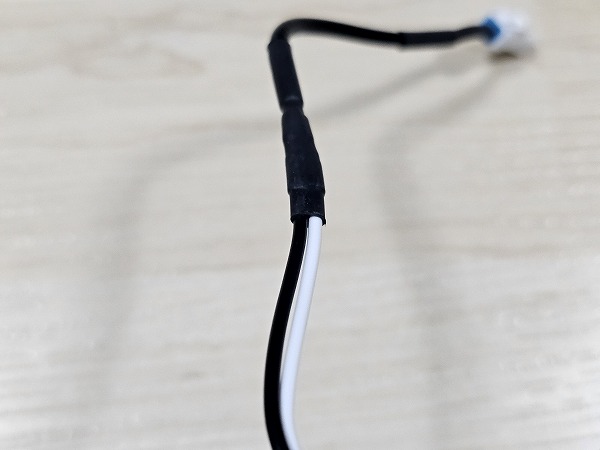

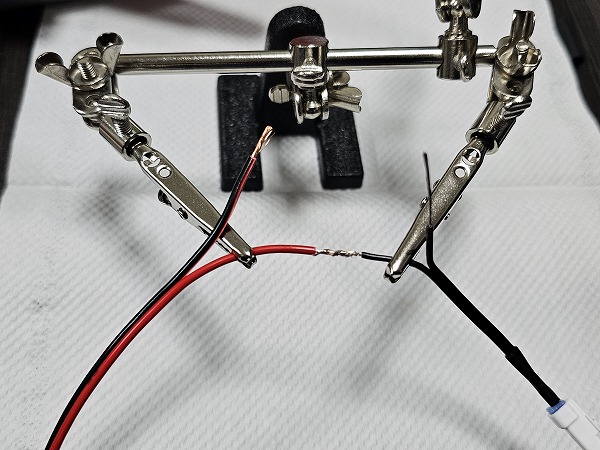

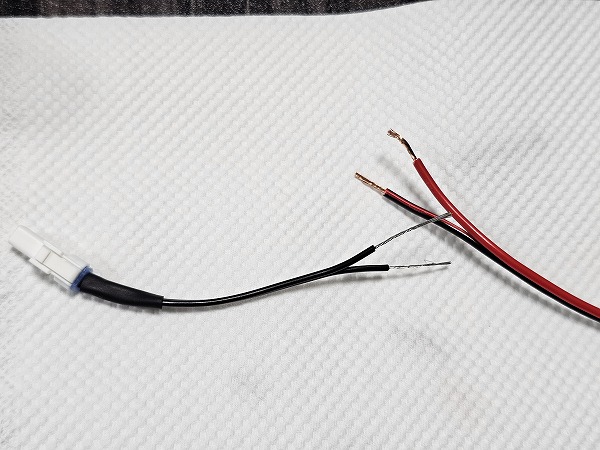

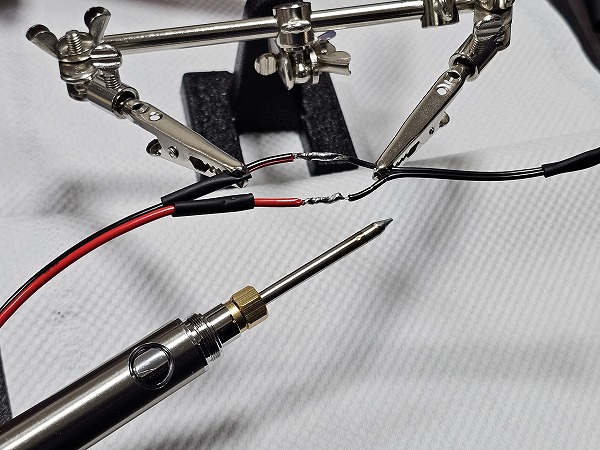

そして、0.25sqから0.5sqへ繋ぎます。
手伝ってくれる人がいない、ボクのようなボッチには役立つツールクリッパー
https://www.amazon.co.jp/dp/B003SBS4EM/
そして、こないだ紹介した、超便利なペン型半田ごて
https://www.amazon.co.jp/dp/B0D8G8J4H8
http://soarer.in/20250831/id2750/プラス1,000円で、2,500円出せば、温度調整可能なやつが出てた。
https://www.amazon.co.jp/dp/B0DM59HLYB/

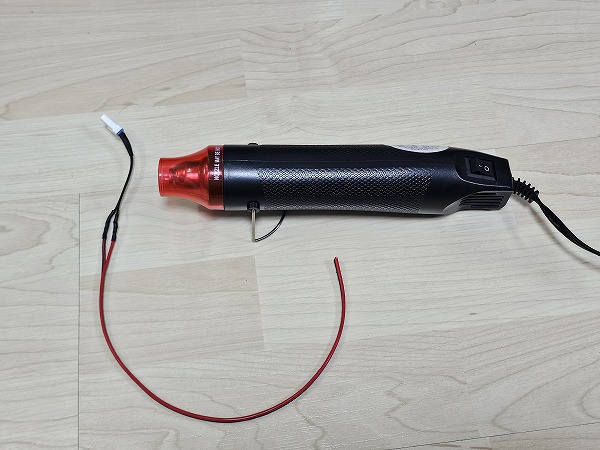

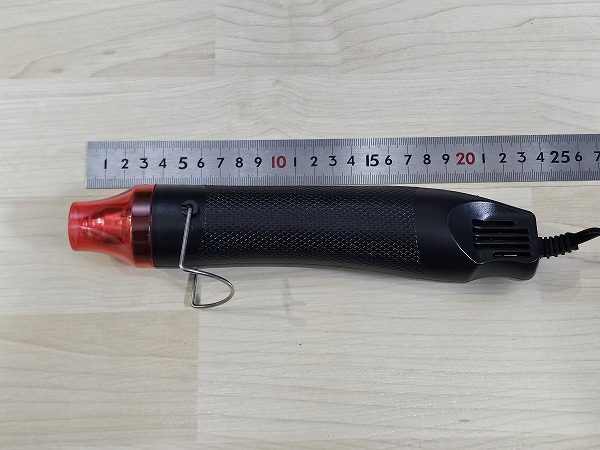

熱収縮チューブを縮めるのに、
300W ミニヒートガン 200℃
https://www.amazon.co.jp/dp/B07916ZZHL/
ペン型のハンダゴテとは違って、ミニというほど小さくはない。

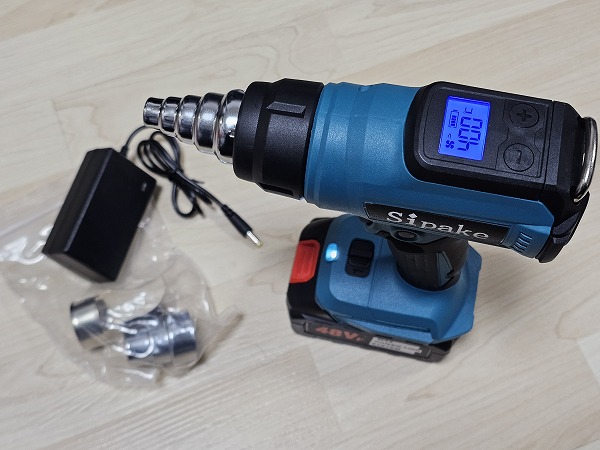

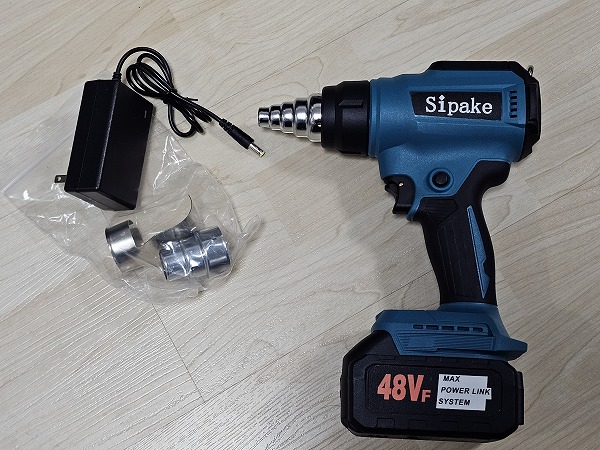

マキタの18vバッテリー互換 ヒートガン 30～550℃
も、持ってはいるけどね。
https://www.amazon.co.jp/dp/B0CQ2VX42V/

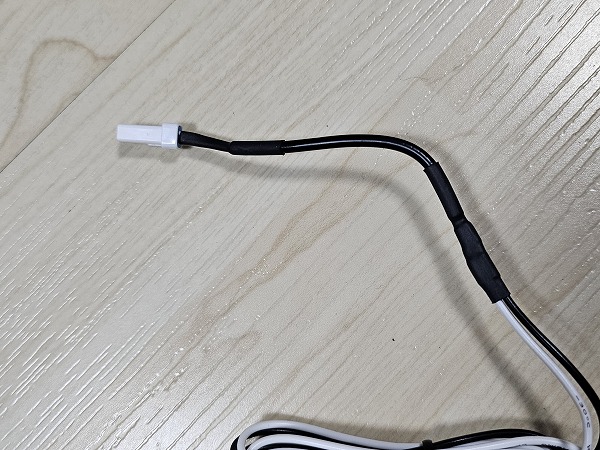

この長い配線をすっきり、
短い仕様のものが欲しくて、自作しました。
何の配線かというと、

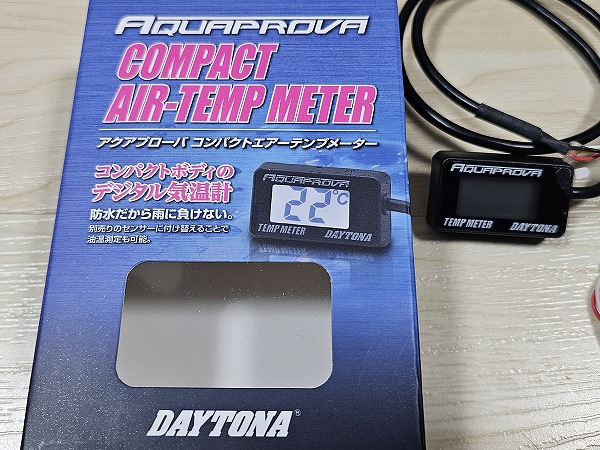

デイトナ(Daytona) AQUAPROVA
エアテンプメーター 93910
https://www.amazon.co.jp/dp/B01KPNQDG6/
4,000円

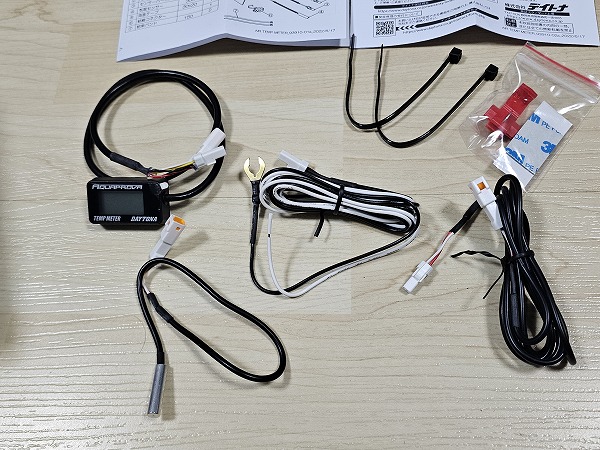

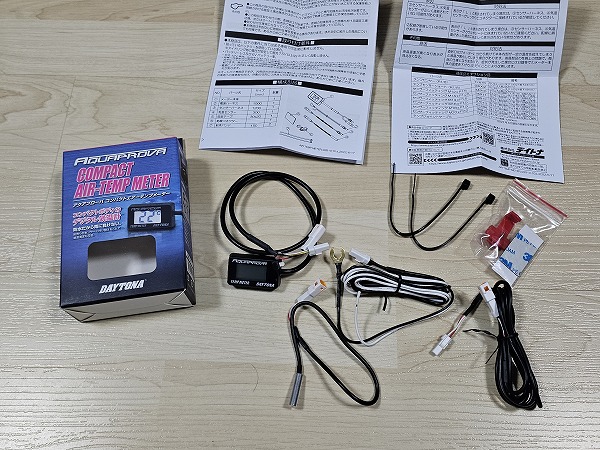

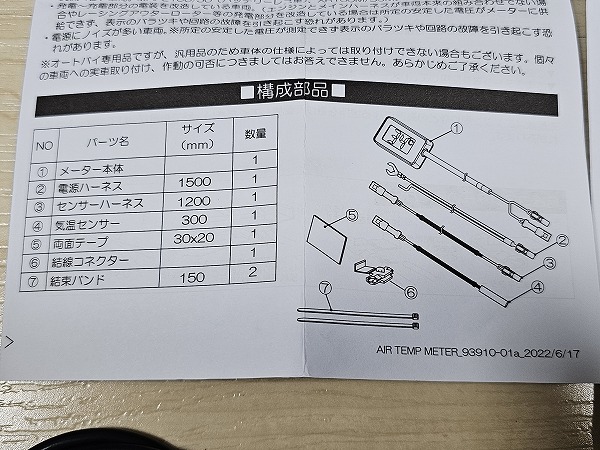

構成部品。電源ハーネスの長さが150cmと長い。

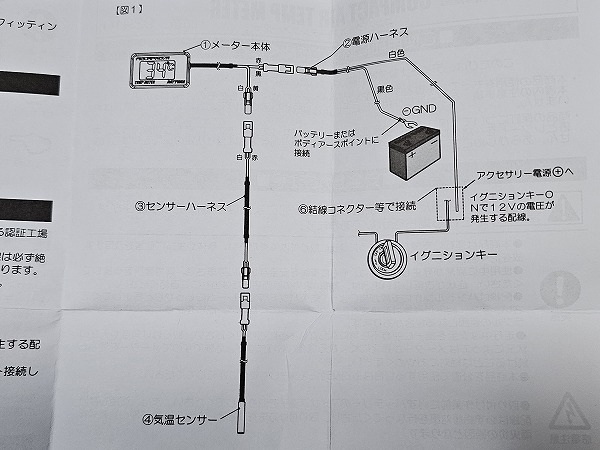

配線は簡単。アクセサリー電源とアースのみ。
さすがデイトナ、

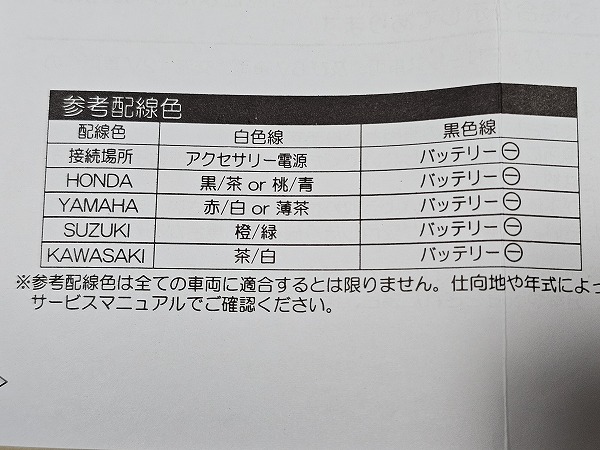

各バイクメーカーの電源となる主要な配線の色を記載してくれています。
HONDAは、黒/茶 or 桃/青
YAMAHAは、赤/白 or薄茶
SUZUKIは、橙/緑
KAWASAKIは、茶/白
メーカー毎にバラバラですな。何か基準作って統一すればいいのにね。

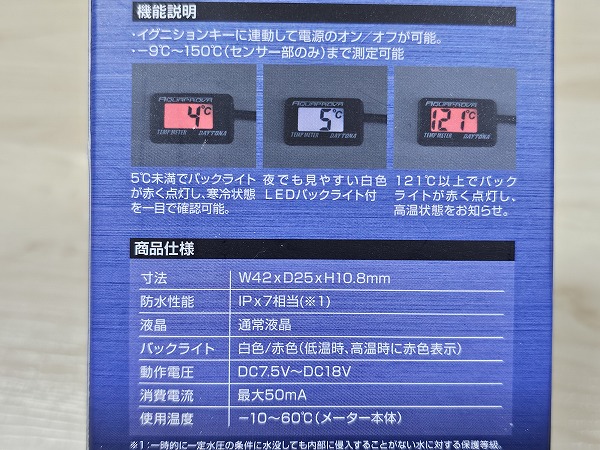

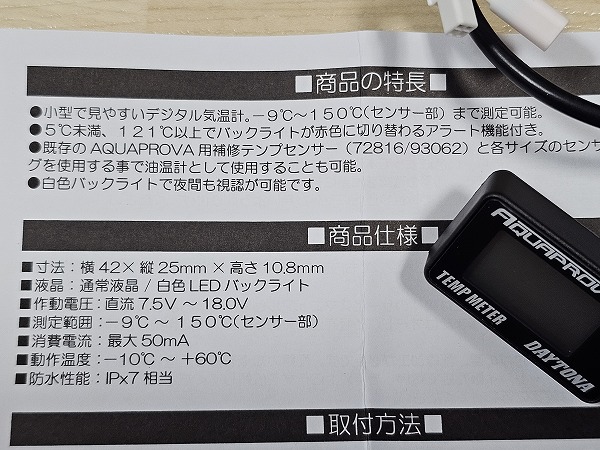

気温計ですが、-9℃から150℃まで測定できるみたい。
4℃以下、121℃以上でバックライトが赤色になる。
サイズは42x25x10.8mmと小型です。
センサーを別のものに付け替えれば、水温や油温などにも使える。
このデイトナの配線も、ヨシムラと同様、

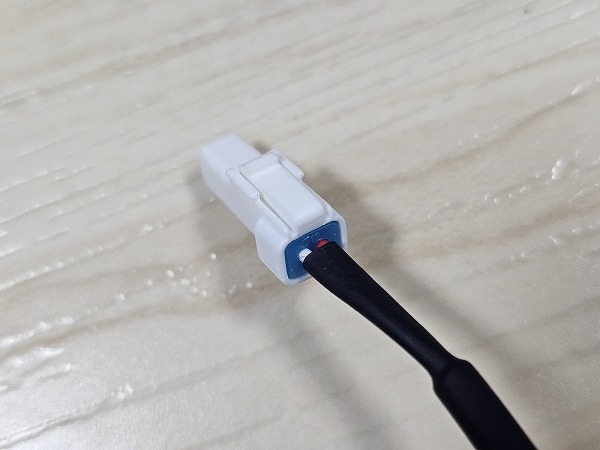

JST 025型防水2極カプラー

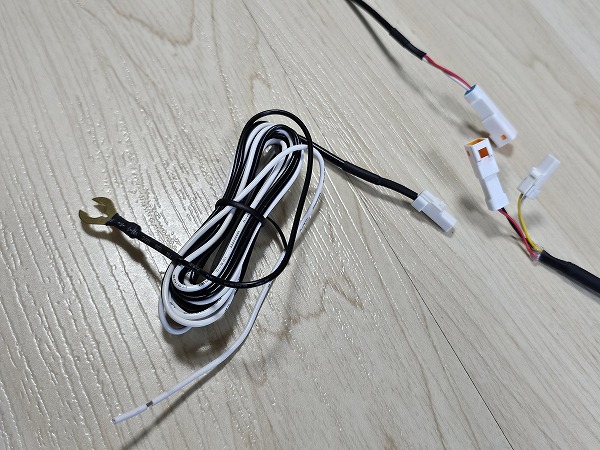

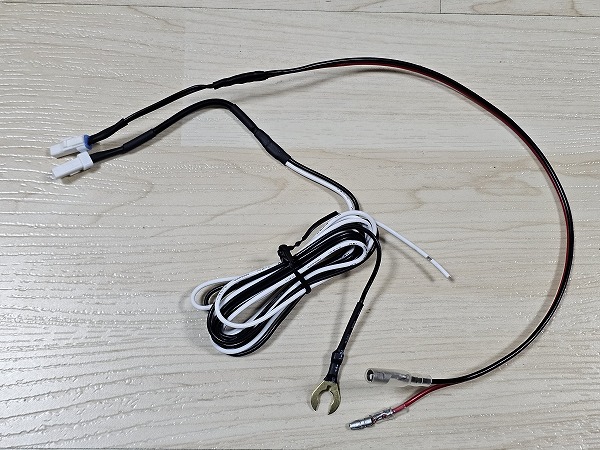

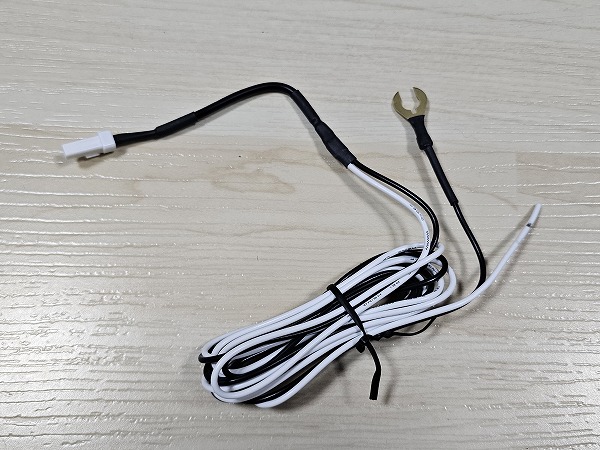

電源ハーネスが、
こんな感じ。
切って短くしてもよかったのですが、
なんとなく、そのままにしておいて、別途、自作してみたくなったのです。

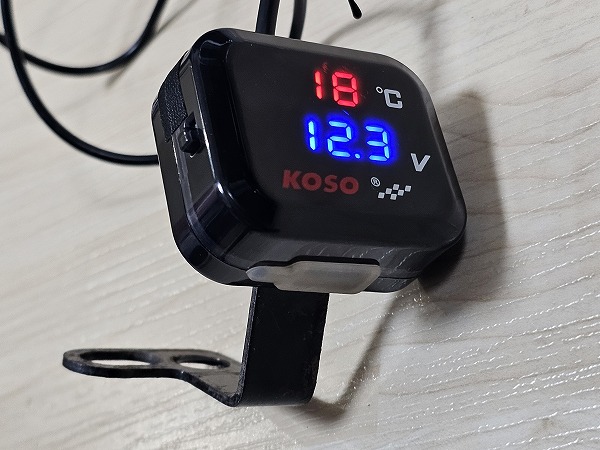

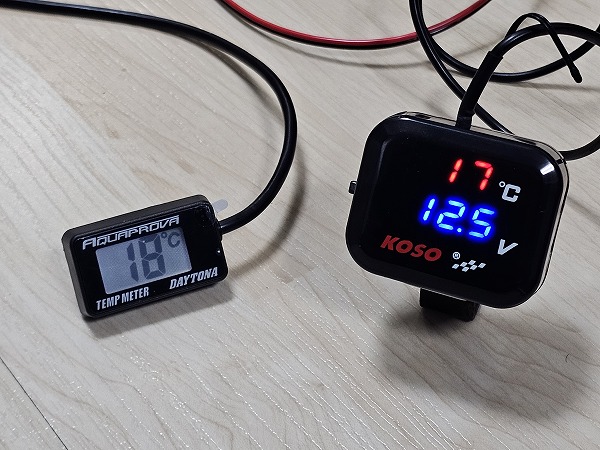

今ついている格安、台湾KOSO製の温度、電圧計が、
動画だと見えにくいときがあって、（実際の肉眼では普通に見えます）
今、気温が何℃くらいなんだよという情報を分かりやすくしたく、
気温計を交換してみようと思ったのです。
すべては、動画撮影のため。
USB電源出力もついていて、格安なのに便利なやつなので、おすすめはKOSOです。
https://www.amazon.co.jp/dp/B0FSQPZ9CV/
2,000円しないくらいで売っています。

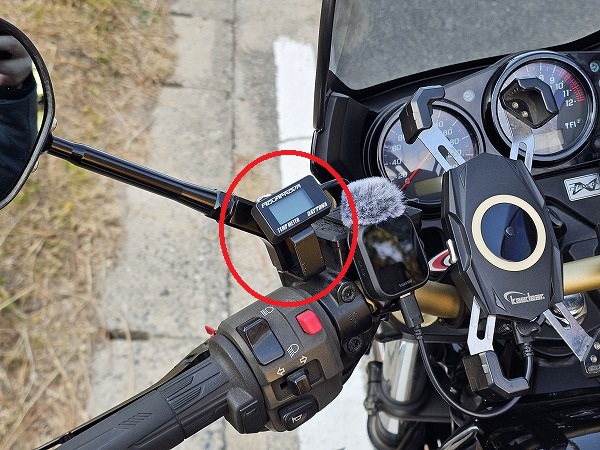

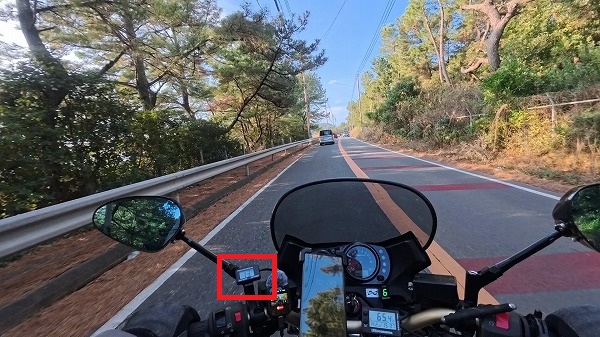

そのKOSOのステーはそのまま利用し、両面テープでペタッと固定。
気温センサーは、体感温度にしたいので、風の当たる位置にセットしました。

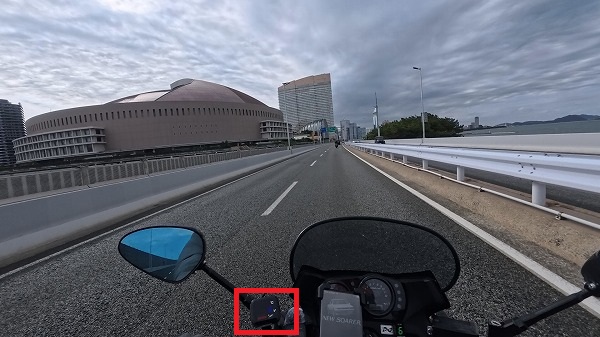

肉眼での見やすさは、そう変わらないですが、
動画で写りにくい時も、なんとか読める、かな。
今後の動画での映りを様子見です。
それにしても、年末なのに、福岡は13℃と暖かい♪
